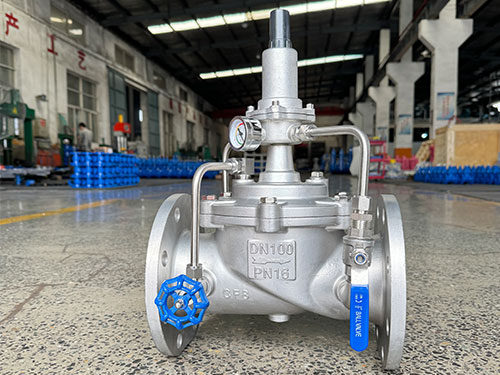

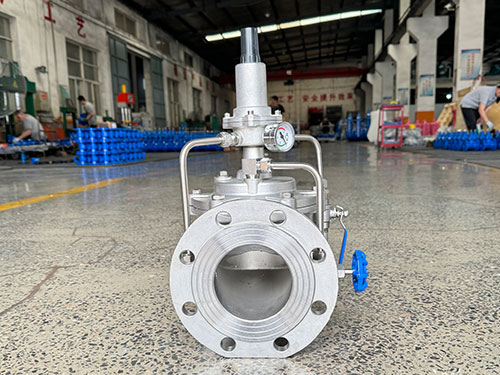

持压泄压阀-500X

持压泄压阀-500X是一种水力控制的阀门，主要用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。 当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭，主阀控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。

持压泄压阀-500X由主阀、泄压/持压导阀针阀、球阀、微型过滤器和压力表组成水力控制接管系统。
